Mit unserem mobilen ATOS Triple-Scanner bekommt unsere Dienstleistung für Sie einen ganz besonderen Nutzen.
Denn! Unsere "Mobile und hochpräzise 3D Messtechnik" kommt zu Ihrem
- Bauteil,
- Werkzeug oder
- Anlage,
Ihr Vorteil:
Keine unnötigen Zeitverluste durch Transport oder Störungen im laufenden Prozess. Nach erfolgter Messung kann direkt weiter produziert werden. Hochgenaue Messergebnisse dank intelligenter Messtechnik und flexiblen Einsatz mehrerer Messfeldgrößen sowie freier Bewegung um das Bauteil.
Nachfolgend einige Beispiele aus unserem Leistungsumfang.
TRITOP (Optische Koordinatenmessmaschine)
Mit unserem mobilen ATOS Triple-Scanner bekommt unsere Dienstleistung für Sie einen ganz besonderen Nutzen.
Denn! Unsere "Mobile und hochpräzise 3D Messtechnik" kommt zu Ihrem
- Bauteil,
- Werkzeug oder
- Anlage,
Ihr Vorteil:
Keine unnötigen Zeitverluste durch Transport oder Störungen im laufenden Prozess. Nach erfolgter Messung kann direkt weiter produziert werden. Hochgenaue Messergebnisse dank intelligenter Messtechnik und flexiblen Einsatz mehrerer Messfeldgrößen sowie freier Bewegung um das Bauteil.
Nachfolgend einige Beispiele aus unserem Leistungsumfang.
Beispiele TRITOP Messmethode

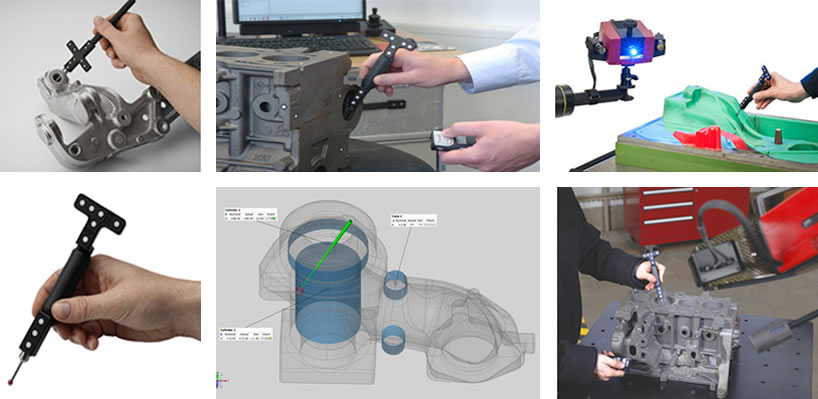

Taktile Messmethode
Beispiele zeigen den Einsatz unseres Koordinatentasters. Mittels eingesetztem Taster kann anlaog wie mit einer Koordinatenmeßmaschine taktil gemessen und das Ergebnis direkt online gesichtet werden.
Photogrammetrie

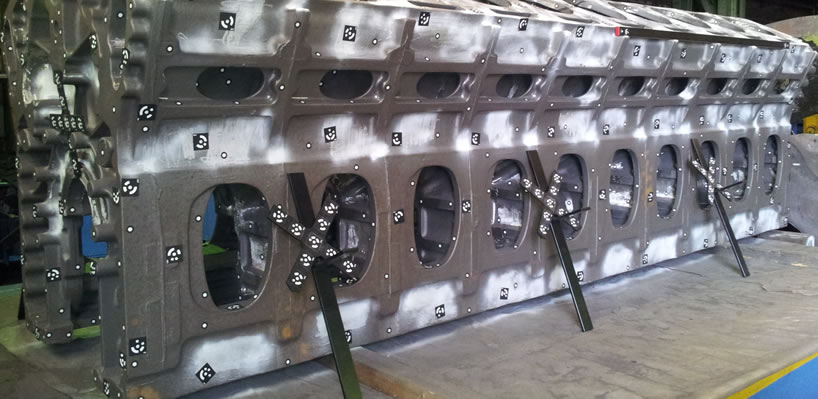

Beispiel zeigt die Vorbereitung einer Photogrammetrischen Einmessung für nachfolgendes Scannen eines Großgussbauteiles.
Photogrammetrie

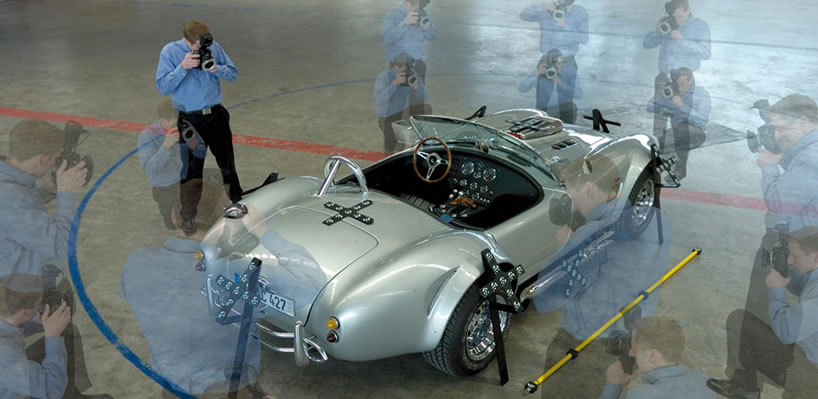

Darstellung Photogrammetrischer Aufnahmen als Basis zur Nachfolgemessung mittels Scanner an einem Fahrzeug.
Photogrammetrie

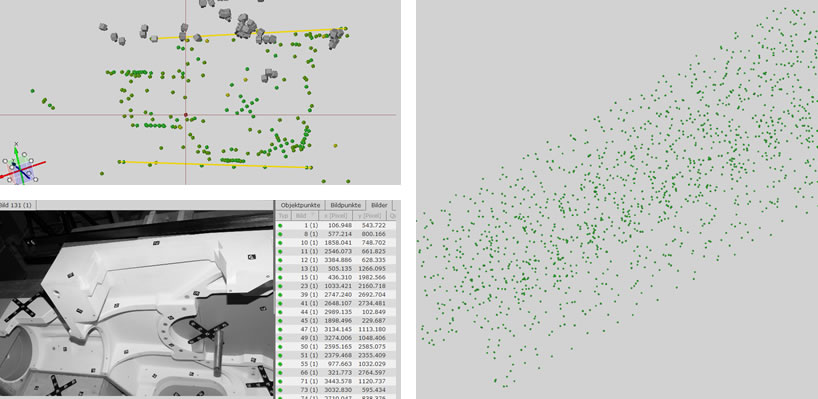

Beispiele zeigen Ergebnisse aus Photogrammetrischen Aufnahmen mit Darstellung von uncodierten Messmarken in Form einer Punktewolke, welche als Grundlage für anschließenden Scan dient.
Scanning (ATOS TripleScan II)
Unser eingesetztes System (ATOS) ist ein hochauflösender optischer Scanner welcher schnell und präzise, dreidimensionale Messdaten liefert.
Einsatzgebiete sind die Vermessung von:
- Präge- und Umformwerkzeugen
- Formen und Werkzeuge für Guss- und Spritzgussartikel
- Turbinenschaufeln,
- Designprototypen,
- Spritz- und Druckgussbauteile,
- Karosserie- und Anbauteilen,
- komplexen Geometrien,
- uvm...
Dabei wird die gesamte Bauteilgeometrie in einer hochauflösenden Punktewolke flächenhaft erfasst, welche die Oberfläche exakt beschreibt.
-
Schnelle und Hochgenaue Vermessung großer komplexer Bauteile
-
Schnelle Bereitstellung daraus resultierender Ergebnisse
-
Vollständige 3D-Geometrieerfassung zur Form- und Maßanalyse
-
Flächenhafte Geometrieerfassung während des Scanvorgangs
-
Aktive Prozess- und Produktabsicherung
-
Virtuelle Absicherung = Reale Absicherung /Optimierung der Qualität
-
Sichtung der Ergebnisse schon während der Messung möglich
-
Berichtserstellung über Falschfarbendarstellung
-
Verzugs- und Materialstärkenanalyse
-
Berichtserweiterungen auch nach längerer Zeit möglich, da Projekdatensätze komplett archiviert werden können.
-
Übernahme der Scandaten zur weiteren Bearbeitung in Fremdprogramme.
Beispiele Scanning Messmethode

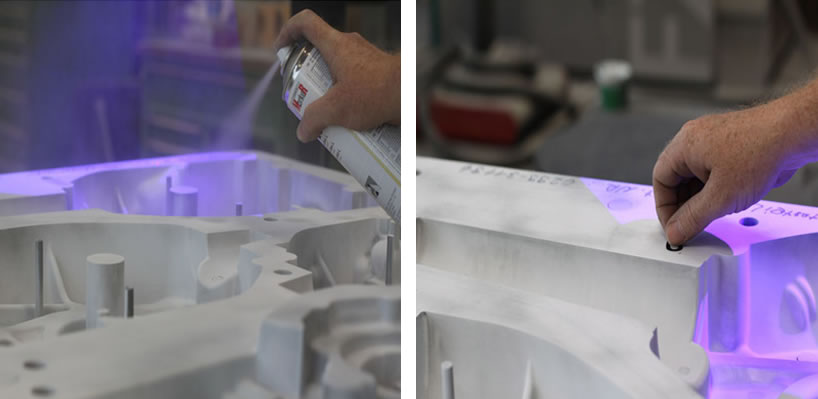

Messvorbereitung
Beispiel zeigt Teilschritte zur Vorbereitung einer Vermessung an einem Werkzeug. Spiegelnde Bereiche werden mit Kreidepulver abgedeckt. Das Pulver ist im Nachgang rückstandslos entfernbar.

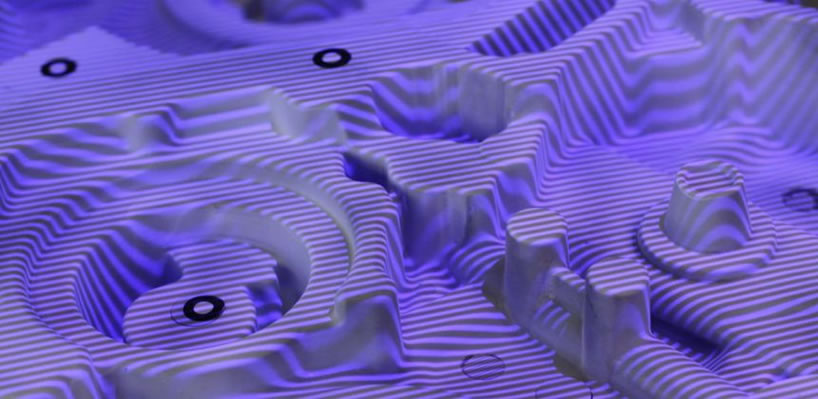

Scannen
Beispiel zeigt eine Streifenprojektion während eines Messvorgangs auf einem Werkzeug.

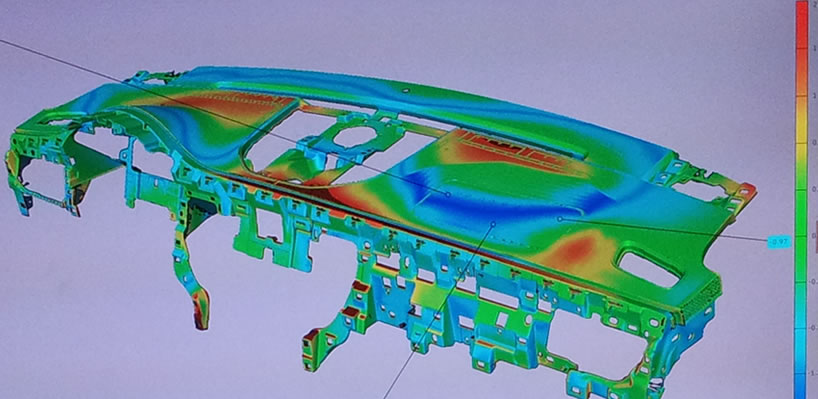

Soll-/Ist-Vergleich
Beispiel eines Soll-/Ist-Vergleiches (Scan-Datenvergleich gegen CAD-Daten) als Ergebnis einer gescannten I-Tafel zur Qualitätskontrolle.

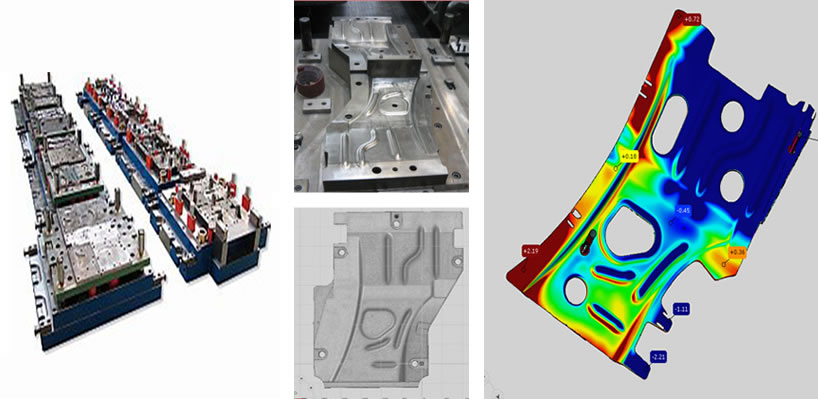

Soll-/Ist-Vergleich
Beispiel eines gemessenen Beschnitt- und Prägewerkzeuges zur Ermittlung der Auffederung und anschließender Anpassung des Werkzeuges.

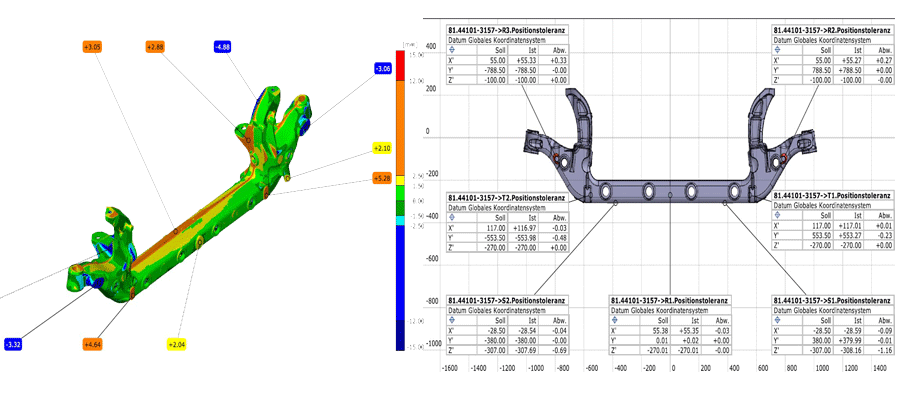

EMPB (Erstmusterprüfbericht)
Beispiel zeigt eine Erstmusterprüfung anhand eines vermessenen Achsträgers.
